電動機通過驅動減速器帶動四出繩雙螺旋槽卷筒裝置的卷筒旋轉，纏繞卷筒上的鋼絲繩，經過上滑輪裝置吊具滑輪裝置使吊載起升或下降其工作形式與普通鋼絲繩電動葫蘆起升機構提升裝置相同。

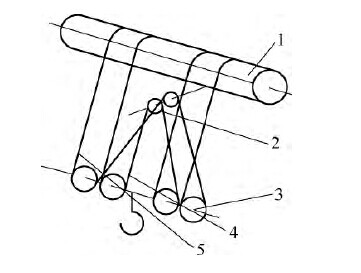

1) 改進后的冶金鋼絲繩電動葫蘆卷筒裝置結構形式如圖2所示結構主要由四出繩雙螺旋槽筒、上滑輪裝置、吊具滑輪裝置、鋼絲繩、鋼絲繩 、組成。

1.四出繩雙螺旋槽卷筒2.上滑輪裝置

3.吊具滑輪裝置 4.鋼絲繩 5.鋼絲繩

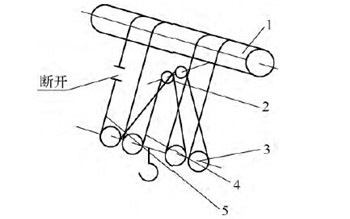

2) 由于某種特殊情況，造成電動葫蘆卷筒裝置中任意一根鋼絲繩 (如鋼絲繩2) 斷裂或脫繩，結構示意如圖3所示

1、四出繩雙螺旋槽卷筒 2、上滑輪裝置
3、吊具滑輪裝置 4、鋼絲繩1  5、鋼絲繩2

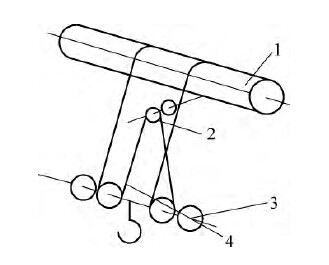

當鋼絲繩2斷開后，此鋼絲繩松落不再承載，此時承載繩由2根變成1根，為了更加直觀地表示承載繩受力情況，將斷開后的鋼絲繩2去掉，結構形式如圖4所示。

1、四出繩雙螺旋槽卷筒 2、上滑輪裝置
3、吊具滑輪裝置 4、鋼絲繩1

2根鋼絲繩均選用適合高溫場合以及有足夠安全系數的鋼絲繩，當承載鋼絲繩任意一根發生斷裂或脫繩，由于還有另一根鋼絲繩在承受吊載，因此，吊載不會發生下墜事故。并且其吊載中心不變，不會出現搖擺現象。這時便可通過這根未斷裂的鋼絲繩完成一個工作循環，將重物安全地放置于地面。所以，該卷筒裝置具有斷繩保護功能，提高了起升機構的安全性，可在現有冶金鋼絲繩電動葫蘆基礎上造后使用，也可將該結構應用到卷?yè)P(yáng)式的起升機構中。

結束語
隨著安全生產工作意識的不斷增強，為了能更有效地避免慘痛事故的發生，不僅要加強對操作人員的培訓，更要加強對設備本質安全的考慮這種新型卷筒裝置具有結構簡單、運行平穩、工作可靠、操作簡便、易于維修保養的特點，具有一定的現實意義。
